水式模温机工作原理图

信息来源:瑞朗自动化    日期:2017-08-18 10:14

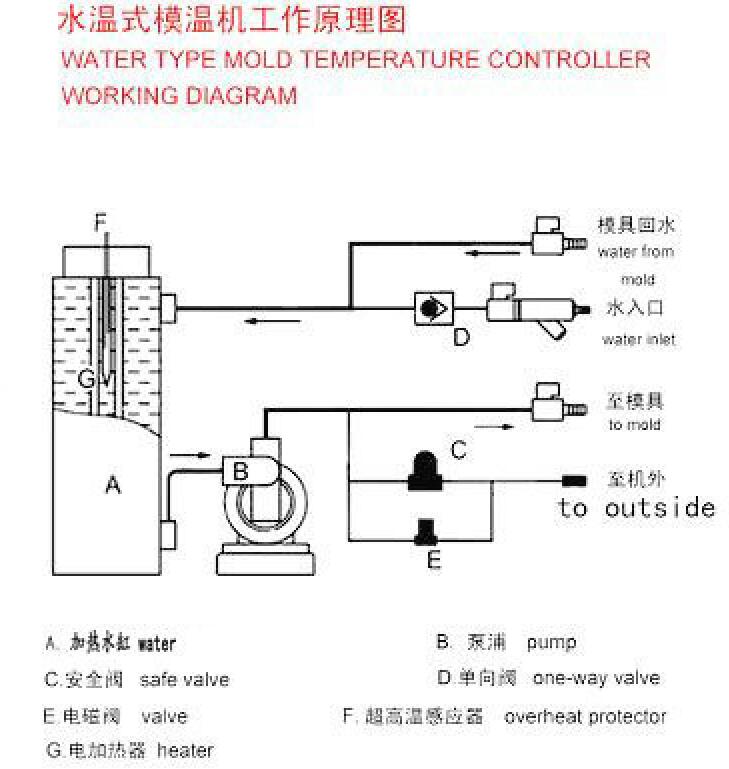

  模具温度控制机简称模温机,目前常见的有水式模温机跟油式模温机,模温机从最早的注塑模具控温控制到现在广泛应用于各行各业。随着应用范围的扩大,模温机从初代到现在经过了多次改进以适应各类行业的发展应用,虽然现在的模温机已经高度复杂化,但基本原理还是不变的,下图为水式模温机原理图,我们将从原理图讲解水式模温机的结构。
  1、模温机控制用热设备的平衡温度,可以升温也可以降温.模温机利用高热传性的导热媒体,在很短的时间内将用热设备升至工艺所需求的温度.在设定好热平衡温度后,能自动控制其温度在极小误差之内,且能维持定值.模温机由加热冷却系统、动力传输系统、液位控制系统以及温度传感器、注入口等器件组成.
  2、动力传输系统中的泵使热流体从装有内置加热器和冷却器的机组内输送至用热设备,经过用热设备消耗热量后回到模温机内部重新加热,温度传感器测量热流体的温度并把数据传送到控制部分的控制器,控制器调节热流体的温度,从而间接调节用热设备的温度.
  3、如果模温机在生产中,用热设备的温度超过控制器的设定值,控制器就会打开电磁阀接通进水管,直到热流液的温度,即温度回到设定值.如果模具温度低于设定值,控制器就会打开加热器继续加热.模温机在压铸行业的运用也有很大的空间,特别是在镁合金,铝合金的制造中,不平均或不适当的模具温度会导致铸件尺寸不稳定。
